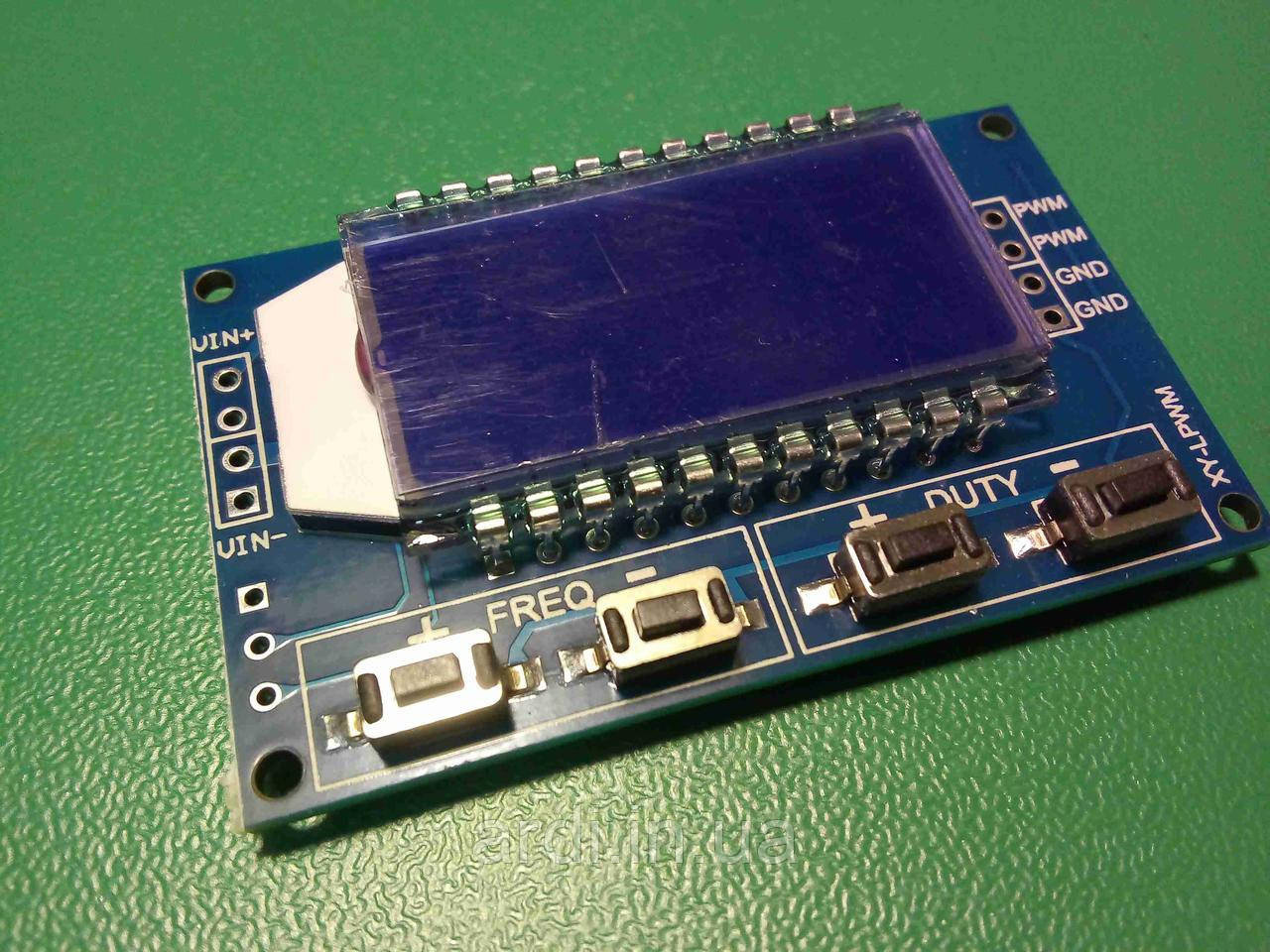

ШИМ генератор з ЖК-дикатором 2 каналу

  • Очікується

201,70 грн

ШИМ генератор з ЖК-дикатором 2 каналу
ШИМ генератор з ЖК-дикатором 2 каналуОчікується
201,70 грн
+380 (67) 280-03-68
+380 (67) 280-03-68
повернення товару протягом 14 днів за домовленістю
Опис:
Керувати генератором можна двома способами: кнопками і UART (тестування зв’ язку UART не виконується, дані заявлено виробником). Одна пара кнопок керує частотою, друга шахрая.
Кожен з двох вихідних каналів задається незалежно.
На дисплівах можна вивести лише 2 числа по 3 цифри в кожному. У нижньому рядку показано шам у відсотках, а у верхній — частоті.
Частота виводиться на дисплей за такими правилами:
XXX, крок у 1 Гц, у діапазоні 1 - 999 Гц;
X.X, крок у 0.01 кГц, у діапазоні 1.00 - 9.99 кГц;
XX.X, крок у 0,1 кГц; у діапазоні 10.0 - 99.9 кГц;
X.X.X, крок у 1 кГц; у діапазоні 100 - 150 кГц.
Основний мікросихний генератор - мікроконтролер STM8S003F3P6. І оскільки цей мікроконтролер має EEPROM пам' яті, то параметри зберігаються при вимиканні. Дисплей контролюється мікросхею HT1621B.
Обмін даними має відбуватися з такими параметрами:
9600 bps Data bits: 8
Stop bit: 1
Check digit: none
Flow control: none
Для того, щоб встановити частоту створення, вам слід надіслати частоту так, щоб її було показано на дисплеї після значення частоти літер F. Наприклад, для встановлення частоти у 100 Гц потрібно надіслати F100, для 105 кГц - F1.05, для 10.5 кГц - F10.5 тощо.
Для встановлення шанобливості потрібно надіслати тризначне число додавши перед ним літеру D. Наприклад, D050, D100, D001.
Щоб прочитати встановлені вами параметри, вам слід надіслати слово "READ".
Якщо ви відсилаєте чинну команду, то генератор відповість DOWN, якщо помилка — FALL
Характерики:
Робочі навантаження, DC: 3.3 - 30 В
Частота створення: 1 Гц - 150 КГц
Точність створення частоти: 2%
Сила навантаження: 5...30 мА
Амплітуда вихідного сигналу дорівнює напруженості харчування
Температура навколишнього середовища: -20. +70 °С.
Розмір ДШВ: 53 х 32 х 10 мм
Комплектація:
1 шт. ШИМ генератор з ЖК-дикатором 2 каналу
