Опис:

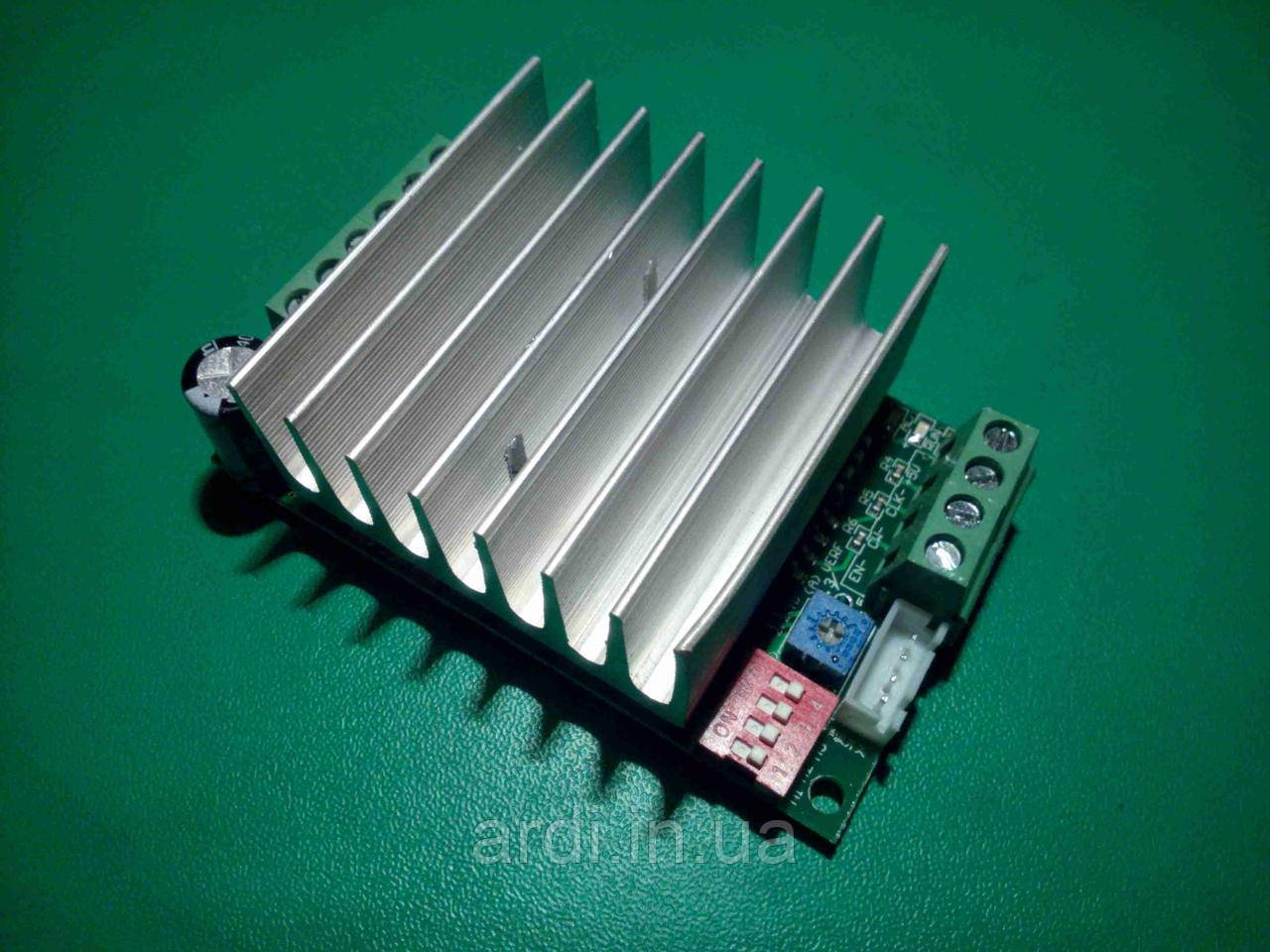

TB6600 V1.2 — досить невеликий для свого класу драйвер крокового двигуна, який використовується для керування біполярними двигунами з робочим струмом до 4.5 А. Має оптороз'єм входів, можливість вибору режим утримання ротора крокового двигуна 50% струмом у разі простою. Має вбудований захист від перегрівання, зниженої напруги та струмового перевантаження.
Порівнюючи з аналогічними моделями ( TB6560 ) у драйвері TB6600 V1.2 збільшена вихідна потужність, струм, робоча напруга та частота, додані схеми захисту, що так само робить їх привабливими для побудови не тільки аматорських, а й професійних систем.
Розпинування та схема під'єднання (дивіться фото):
36V+ DC+ блока живлення (живлення крокового двигуна)
GND DC-блока живлення (живлення крокового двигуна)
CLK- Вхід для крокових імпульсів STEP
CW- Вхід для керування напрямком обертання валу крокового двигуна (DIR)
EN- Вхід для увімкнення/вимкнення крокового двигуна (ENABLE)
+5V Загальний сигнальний дріт
A+,A- Контакти для під'єднання першого фазного обмотування крокового двигуна
B+,B- Контакти для під'єднання другого фазного обмотування крокового двигуна
Характеристики:
Вхідна напруга силової частини, DC: 12 - 40 В ( 36 В рекомендується)
Вихідний струм: 0.3 - 4.5 А (пікове значення 5 А)
Мікро крок, вибір: 1/2/4/8/16
Максимальна частота ШІМ: 200 кГц
Регулювання максимального струму: 1.1/2.2/3.3/4.5 А
Регулювання струму утримання: 50% або 100%
Експлуатаційна температура: -10 - +45°С
Габаритні розміри: 80 х 50 х 35 мм
Вага: 118.3 г
Комплектація:
1 шт. Драйвер крокового двигуна TB6600 V1.2 4.5A.
TB6600 V1.2 — досить невеликий для свого класу драйвер крокового двигуна, який використовується для керування біполярними двигунами з робочим струмом до 4.5 А. Має оптороз'єм входів, можливість вибору режим утримання ротора крокового двигуна 50% струмом у разі простою. Має вбудований захист від перегрівання, зниженої напруги та струмового перевантаження.
Порівнюючи з аналогічними моделями ( TB6560 ) у драйвері TB6600 V1.2 збільшена вихідна потужність, струм, робоча напруга та частота, додані схеми захисту, що так само робить їх привабливими для побудови не тільки аматорських, а й професійних систем.
Розпинування та схема під'єднання (дивіться фото):
36V+ DC+ блока живлення (живлення крокового двигуна)
GND DC-блока живлення (живлення крокового двигуна)
CLK- Вхід для крокових імпульсів STEP
CW- Вхід для керування напрямком обертання валу крокового двигуна (DIR)
EN- Вхід для увімкнення/вимкнення крокового двигуна (ENABLE)
+5V Загальний сигнальний дріт
A+,A- Контакти для під'єднання першого фазного обмотування крокового двигуна
B+,B- Контакти для під'єднання другого фазного обмотування крокового двигуна
Характеристики:
Вхідна напруга силової частини, DC: 12 - 40 В ( 36 В рекомендується)
Вихідний струм: 0.3 - 4.5 А (пікове значення 5 А)
Мікро крок, вибір: 1/2/4/8/16
Максимальна частота ШІМ: 200 кГц
Регулювання максимального струму: 1.1/2.2/3.3/4.5 А
Регулювання струму утримання: 50% або 100%
Експлуатаційна температура: -10 - +45°С
Габаритні розміри: 80 х 50 х 35 мм
Вага: 118.3 г
Комплектація:
1 шт. Драйвер крокового двигуна TB6600 V1.2 4.5A.
Характеристики
Користувальницькі характеристики | |
---|---|
Стан | нове |
Технічний стан | справне |
Гарантія | гарантія від продавця |
Наявність | в наявності |
Інформація для замовлення
- Ціна: 423,78 ₴
