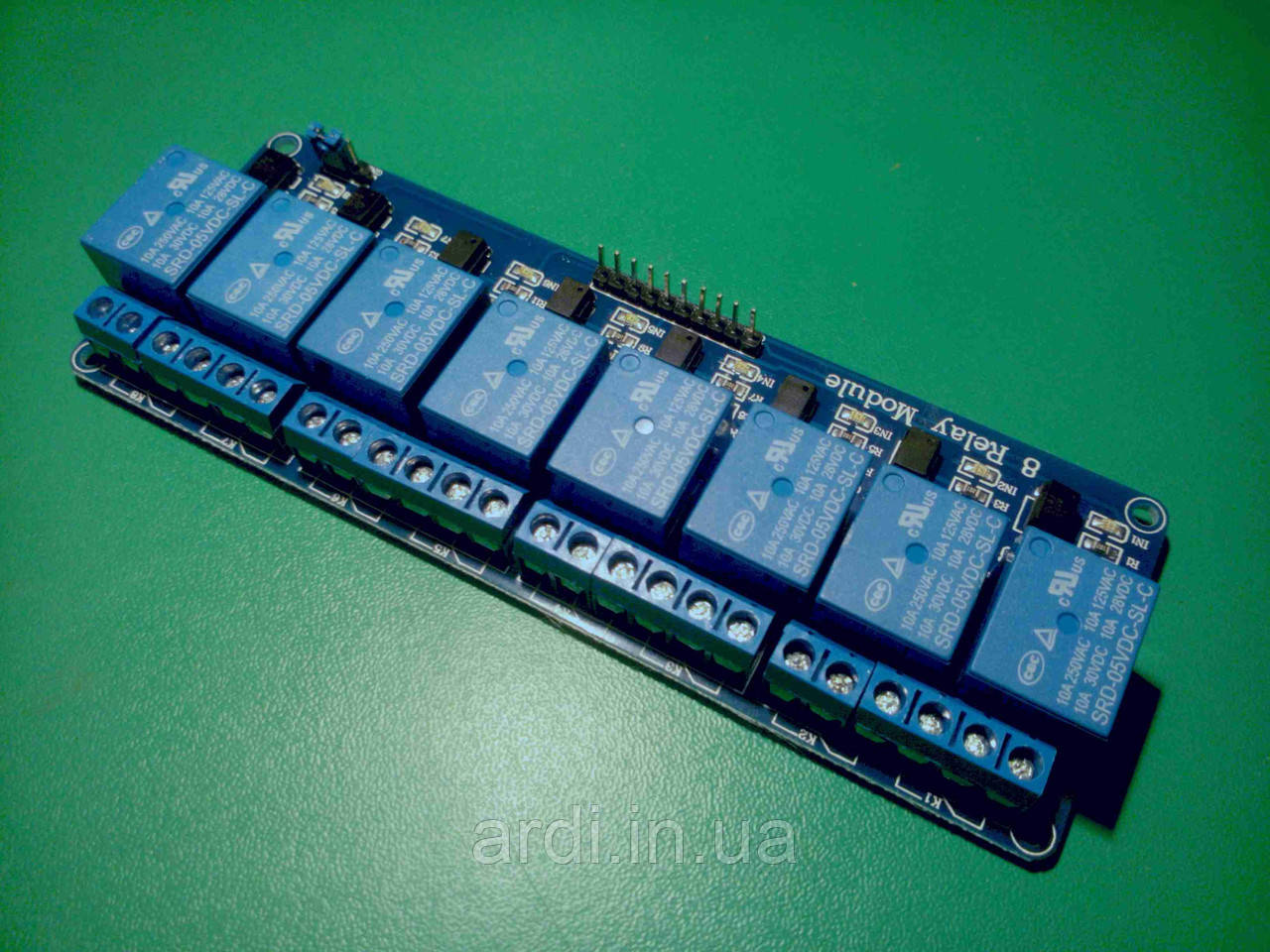

8 канальний релейний модуль 5В, Arduino

  • Немає в наявності

278,05 ₴

8 канальний релейний модуль 5В, Arduino
8 канальний релейний модуль 5В, ArduinoНемає в наявності
278,05 ₴
+380 (96) 661-77-75
  • +380 (67) 280-03-68
+380 (96) 661-77-75
  • +380 (67) 280-03-68
повернення товару протягом 14 днів за домовленістю

Опис:
8 канальний модуль реле 5V для Arduino PIC ARM AVR використовується для керування різними приладами з великим вхідним струмом.
Цей модуль має два інтерфейси: для з’ єднання з менеджером пристрою (мікроконтролером, комп’ ютером) і для керування приладами до реле.
Для з' єднання з рушієм керування пристроями використовується 10-пиновий модуль  Інтерфейс. Контакти GND і VCC для з' єднання +5В, виводи ln1 - ln8 для з' єднання менеджера сигналу.
Для того, щоб з'єднати пристрої керування до реле на платі, існує 24 контактів-затисків (по 3 на кожне реле).
На платі релівного модуля є джампер для перемикання між Gnd-Vcc і Vcc-JDVcc (5В Arduino і 5В джерела живлення) світлодіодна індикація стану кожного реле.
Якщо вам потрібна повна оптична ізоляція підключіть Vcc до виходу +5В Arduino, але не підключайтеся до Gnd. Приберіть джампер Vc to JDVc. З'єднайте окремі +5В до висновку JDVc і Gnd з плати - це дасть харчування для транзисторів і обмотки реле.
Якщо ж вам достатньо ізоляції реле то можна просто заповнювати додаток від виводів Arduino +5В і Gnd і залишити джампер    Vcc to JD-Vcc на своєму місці.
Характерики:
Робочий струм одного реле: 15 - 20 мА;
Напруження реле: 5 В;
Річка високого тока: AC 250 У 10 A,AC 125 В 10 A, DC 30 В 10A, DC 28 В 10 A;
Фізичні розміри: 134 х 53 х 19 мм;
вага: 117 р.
Комплектація:
1 шт. х Восьміканальний релейтний модуль Arduino 5В

Характеристики
Користувальницькі характеристики
Станнове
Технічний стансправне
Гарантіягарантія від продавця
Наявністьв наявності
