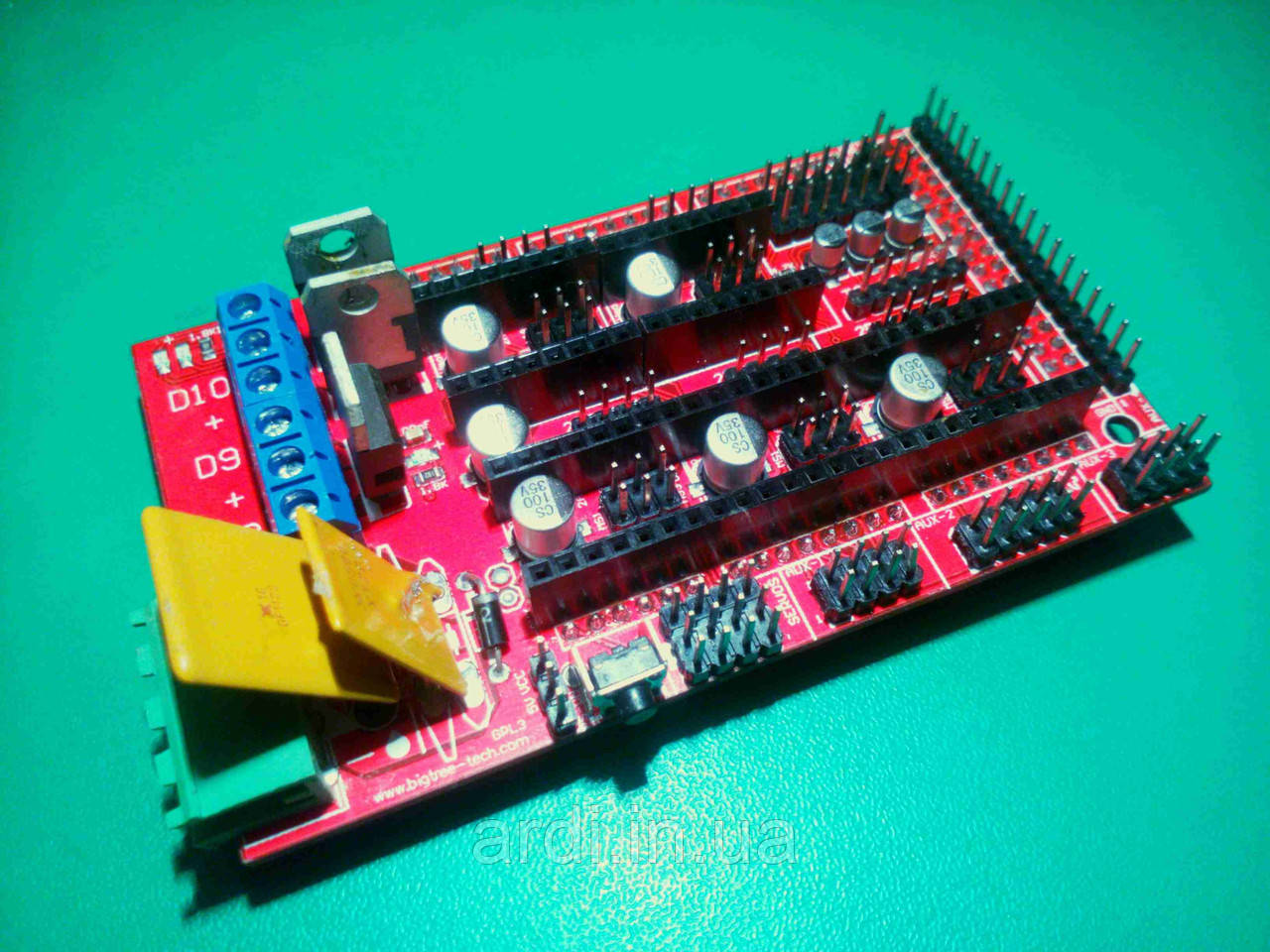

Плата розширення ЧПУ Arduino Mega RAMPS 1.4

Опис:
Ця плата матері дозволить вам без проблем скомпутувати всі комплектуючі воєдино. Платформа RAMPS 1.4 (RepRap Arduino Mega Pololollu Shield) — одна з найпоширеніших плат для побудови 3D принтерів. RAMPS 1.4 це шилд (налаштування) для Arduino Mega 2560. Див. також, якщо є графічний контролер LCD12864 для даної плати.
Особливості цієї моделі:
Ця версія продукту 1.4 відрізняється від попередніх тим, що вона включає в себе пайку елементів поверхневого монтажу (SDM), а також пайку сквозного мотажу (роз'єми, транзистори, запобіжники);
можливість з’ єднання додаткових платежів для розширення можливостей (наприклад, SD Card);
одночасно керування 5 кроковими двигунами;
Підтримка інтерфейсів I2C і SPI;
світлодіодна індикація нагріває друкарського столу і екструдувальника;
на вісі Z роздвоєний розйомок для одночасного з'єднання 2-х двигунів від 1-го драйвера.
На платі є два плавні запобіжники: F1 на 30 у 5А - забезпечує захист компонентів, F2 на 11 А обігрівання друкарського столу.
Для того щоб з'єднати вхідний тиск, мікросхема має два зйомних клемника, до яких приєднаються проводи джерела вхідної напруги.
Нижній клемінник позначено "5 A"  Вона забезпечує дієту для двигунів та нагрівача екструдера (D9, D10). Окрім 5 А.
Клемік, позначений  "11 A", забезпечує їжу столу з підігрівом і другого виходу (D8), наприклад, для другого екструдатора. Це джерело живлення повинно утримувати щонайменше 11 А, якщо обидва канали харчуються з одного джерела, то він повинен утримувати щонайменше 16A, полярність підключення позначена на платі "+" і "-".
Для з’єднання термостолу і експрацівників на платі присутній кемнік з позначками D10 (для з’єднання термостолу), D9 (шагового двигуна).
Роз'єм харчування в 5 А не забезпечує харчування Arduino, харчування Arduino буде забезпечене тільки при наявності напруги в роз'їзді 11 А.
RAMPS досить 12 В від блоку живлення, наприклад, комп'ютерного. Або можна використовувати будь-які інші джерела живлення, які дають 12 В, наприклад, блок живлення ноутбуків, джерела освітлення, саморобні блоки живлення. Потрібно бути впевненим, що потужність блоку живлення може забезпечити 5 А. 11 А знадобиться при використанні столу з підігрівом.
Трихпіновий конноктор разом з кнопкою «Reset» призначено для додаткового (операційного) з'єднання до джерела живлення.
PS_ON призначено для вмикання і вимикання блоку живлення. Багато прошивок встановлюють на цьому піні низький рівень сигналу, щоб ввімкнути і вимкнути живлення.
Оскільки на цій платі присутній диод D1, потрібно пам'ятати, що можна використовувати їжу не вище 12 В, інакше висока напруга може її спалити.
До комплекту поставки входять 18 перемичок. Вони призначені для замикання контактів на платі, що у свою чергу відповідає за перемикання різних режимів роботи.
Характерики:
модель RepRap Arduino Mega Pololu Shield 1.4;
сумісність: Arduino Mega 2560 R3, будь- який кроковий двигун і експрацівники сумісні з Arduino;
Харчування: 12 В, 5 А і 11 А;
Розмір плати: 101 x 60 мм;
габарити: 105 х 60 х 40 мм;
вага: 60 г;
вага комплекту 73 р.
Комплектація:
1 шт. RepRap Arduino Mega Pololu Shield 1.4;
1 шт. зйомних клемник;
18 шт. перемичечок.
